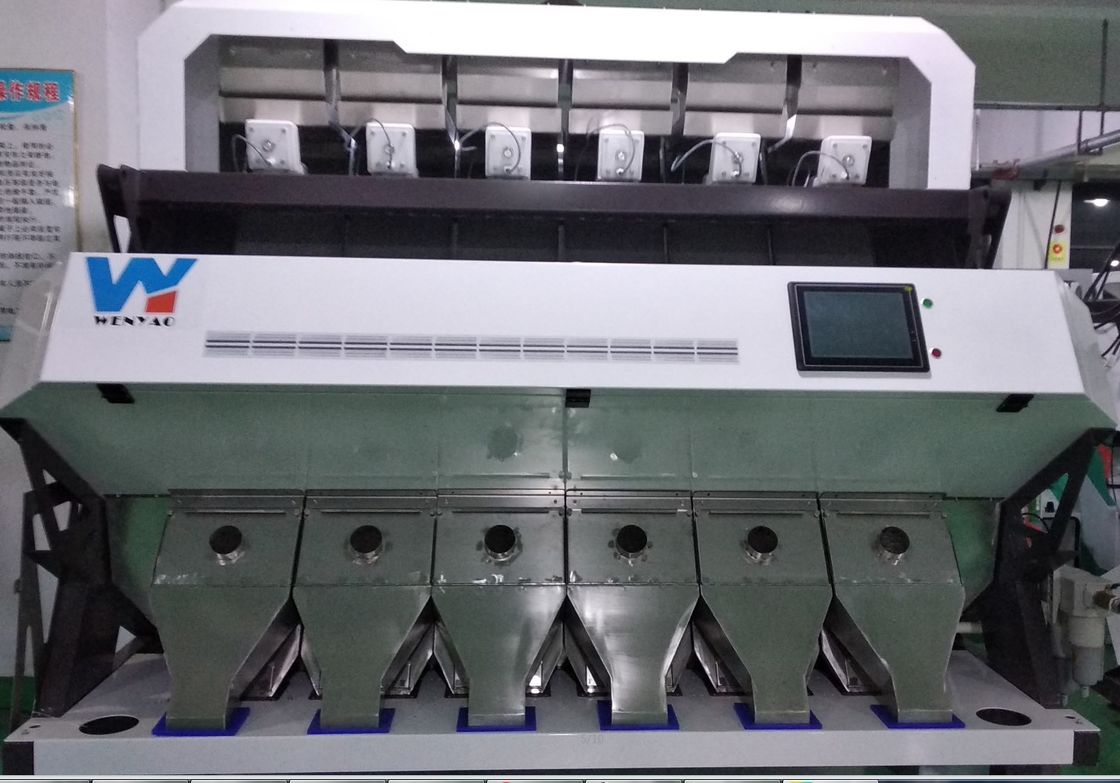

آلة الفول السوداني القاذف المعدني ، فارز لون الفول السوداني كاميرا CCD

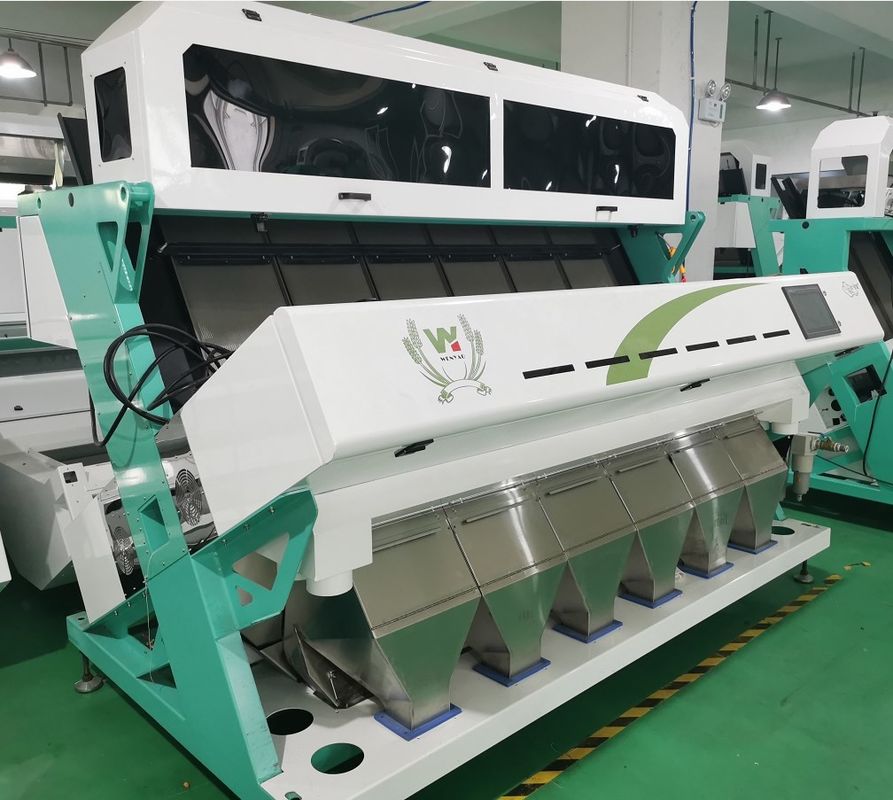

آلة فارز لون الفول السوداني مع آلة فرز الفول السوداني كاميرا ملونة CCD

مبادئ العمل

المكونات الرئيسية لآلة فرز الألوان هي قادوس التغذية ، وحدة التغذية الاهتزازية ، المزلق ، مصدر الضوء ، لوحة الخلفية ، عدسة CCD ، قادوس المخرج ، الفوهة ، ضاغط الهواء ، خزان الهواء ، والمرشح.

نظام التغذية

يتكون من قادوس التغذية ، وحدة التغذية الاهتزازية ، والمزلقة.تدخل المواد الخام في وحدة التغذية الاهتزازية من قادوس التغذية ، ثم يتم ترتيبها تلقائيًا في سلسلة من خط التيار المستمر عن طريق الاهتزاز وآلية التوجيه ، وتسقط في منطقة الكشف بسرعة ثابتة بعد تسريعها بواسطة المزلق.للتأكد من أن المادة موجودة بوضوح في خزانة الفرز.يتحكم نظام التغذية أيضًا في قدرة آلة فرز الألوان بالإضافة إلى وظيفة توفير المواد الخام.من خلال تعديل كمية الاهتزاز من لوحة التحكم في تدفق قادوس التغذية وقادوس الاهتزاز ، والتحكم في إخراج اللون فارز لكل وحدة زمنية يمكن أن تتحقق.

نظام الكتروني ضوئي

النظام الإلكتروني البصري هو الجزء الأساسي لآلة فرز الألوان ، والتي تتكون أساسًا من مصدر ضوء LED ولوحة خلفية وعدسة CCD والأجهزة المساعدة ذات الصلة.يوفر مصدر الضوء إضاءة ثابتة ومستقرة للمواد التي يتم اختبارها ولوحة الخلفية.تقوم عدسة CCD بتحويل الضوء المنعكس للمادة المراد قياسها إلى إشارة كهربائية في منطقة الكشف.توفر لوحة الخلفية إشارة مرجعية لنظام التحكم الإلكتروني.

نظام الفرز

يتكون نظام الفرز من الملحقات مثل خزانة الفرز والفوهات وإمدادات الهواء.تم إثبات الفوهة تجريبياً أن تباعد الفوهة وعدد الفوهات من العوامل الرئيسية التي تؤثر على دقة فارز اللون.

نظام التنظيف

يتكون نظام التنظيف من أسطوانات ، وفرش لتنظيف الزجاج ، ومكونات أخرى.لأن بعض العناصر تأتي مع الغبار والشوائب الأخرى التي قد تلتصق بالزجاج أثناء عملية فرز الألوان.بمجرد توصيل الغبار والشوائب بزجاج النافذة ، قد يتسبب النظام الإلكتروني البصري في حدوث مشكلات في السلسلة مثل الاكتشاف الخاطئ ، مما سيؤثر على دقة فرز الألوان ونسبة الترحيل.

نظام التشغيل

تُستخدم شاشة اللمس ذات الزاوية العريضة ذات الشاشة الكبيرة لضبط أوضاع فرز الألوان المتعددة مسبقًا للعملاء.وإنشاء واجهة ودية بين الإنسان والآلة ، وفقًا للشروط المحددة للمواد ، مريحة وسريعة لتحقيق الضبط.

مبدأ عمل فارز اللون:

مبدأ العمل CCD اللون فارز الكاميرا الرقمية CCD إلى المواد التي تم اعتمادها للحصول على إشارة.تحليل الإشارات المجمعة ، والتعامل معها ، والمقارنة ، للتخلص من قيمة المواد.
عملية اختيار اللون كما هو موضح:

فارز الألوان في العمل ، قادوس التغذية في المادة تحت تأثير الهزاز هو توزيع موحد في كل شلال ، إشارة CCD لمكان وجود المادة قيد الاختبار ، إذا وجد أن هناك مواد أو شوائب غير مؤهلة في المادة ، قاذف بدء التشغيل لتفجير البضائع المعيبة في القادوس (أعلاه فقط لعملية عمل الرسم التخطيطي ، يجب أن تسود المادة الفعلية.)

أمثلة على فرز الألوان:

من موقع العميل:
